水肥一体化智能灌溉系统组成及应用:
水肥一体化智能灌溉系统可以帮助生产者很方便地实现自动的水肥一体化管理。通过上位机软件系统、输送系统、分路控制系统、数据采集终端组成。通过与供水系统有机结合,实现智能化控制。可实现智能化监测、控制灌溉中的供水时间、施肥浓度以及供水量。数据采集终端(土壤温湿度传感器、EC/PH传感器等)将实时监测的灌溉状况,当灌区土壤湿度达到预先设定的下限值时,电磁阀可以自动开启,当监测的土壤含水量及液位达到预设的灌水定额后,可以自动关闭电磁阀系统。可根据时间段调度整个灌区电磁阀的轮流工作。整个系统可协调工作实施轮灌,充分提高灌溉用水效率,实现节水、节电,减少劳动强度,降低人力投入成本。
用户通过操作水肥一体机进行管控,按照用户设定的配方、灌溉过程参数自动控制灌溉量、吸肥量、肥液浓度、酸碱度等水肥过程中的重要参数。实现对灌溉、施肥的定时、定量控制,节水节肥、省力省时、提高产量,用于连栋温室、日光温室、温室大棚和大田种植灌溉作业。

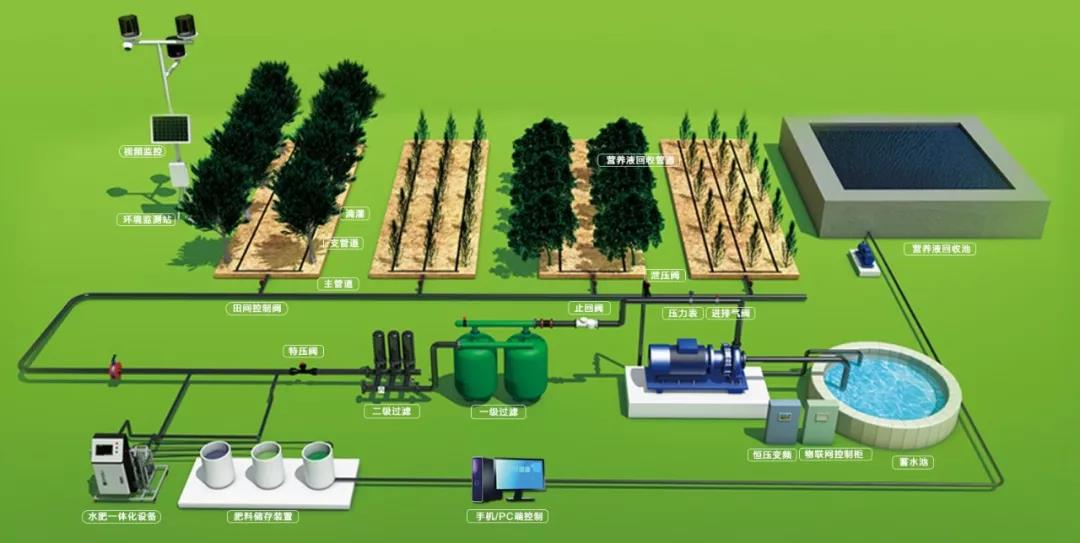

系统组成
水源系统:江河、渠道、湖泊、井、水库均可作为水源,只要水质符合灌溉要求,均可作为灌溉的水源。为了充分利用各种水源进行灌溉,往往需要修建引水、蓄水和提水工程,以及相应的输配电工程,这些统称为水源系统。

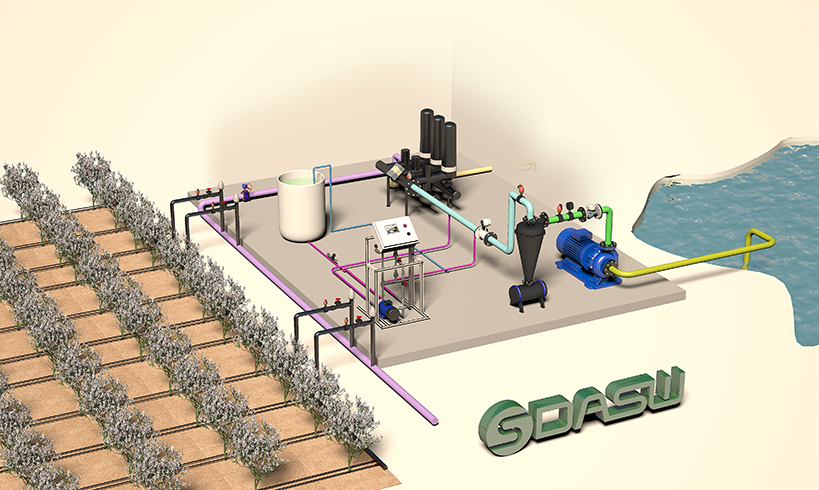

首部枢纽系统:其首部枢纽系统主要包括水泵、过滤器、压力和流量监测设备、压力保护装置、施肥设备(水肥一体机系统结构:控制柜、触摸屏控制系统、混肥硬件设备系统、无线采集控制系统。支持pc端以及微信端实施查看数据以及控制前端设备)和自动化控制设备。首部枢纽担负着整个系统的驱动、检控和调控任务,是全系统的控制调度中心。
施肥系统:施肥系统的原理由灌溉系统和肥料溶液混合系统两部分组成。灌溉系统主要由灌溉泵、稳压阀、控制器、过滤器、田间灌溉管网以及灌溉电磁阀构成。肥料溶液混合系统由控制器、肥料灌、施肥器、电磁阀、传感器以及混合罐、混合泵组成。
输配水管网系统:由干管、支管、毛管组成。干管一般采用PVC管材,支管一般采用PE管材或PVC管材,管径根据流量分级配置,毛管目前多选用内镶式滴灌带或边缝迷宫式滴灌带;首部及大口径阀门多采用铁件。干管或分干管的首端进水口设闸阀,支管和辅管进水口处设球阀。
输配水管网的作用是将首部处理过的水,按照要求输送到灌水单元和灌水器,毛管是微灌系统的*末一级管道,在滴灌系统中,即为滴灌管,在微喷系统中,毛管上安装微喷头。
无线阀门控制器:阀门控制器是接收由田间工作站传来的指令并实施指令的下端。阀门控制器直接与管网布置的电磁阀相连接,接收到田间工作站的指令后对电磁阀的开闭进行控制,同时也能够采集田间信息,并上传信息至田间工作站,一个阀门控制器可控制多个电磁阀。
电磁阀是控制田间灌溉的阀门,电磁阀由田间节水灌溉设计轮灌组的划分来确定安装位置及个数。
灌水器系统:微灌按微灌灌水流量小,一次灌水延续时间较长,灌水周期短,需要的工作压力较低,能够较准确的控制灌水量,能把水和养分直接地输送到作物根部附近的土壤中去。
